型材弯曲机

设备图片

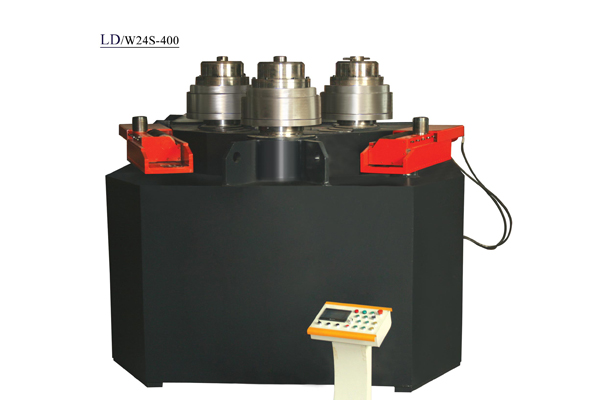

400-型材弯曲机

400-型材弯曲机

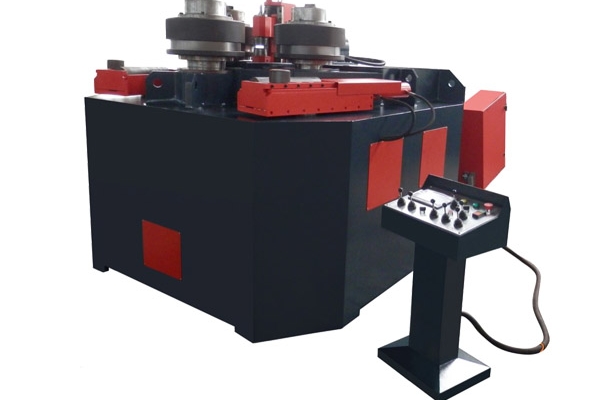

180-型材弯曲机

180-型材弯曲机

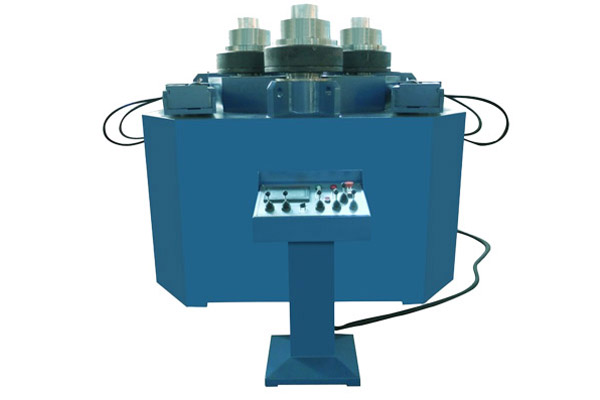

140-型材弯曲机

140-型材弯曲机

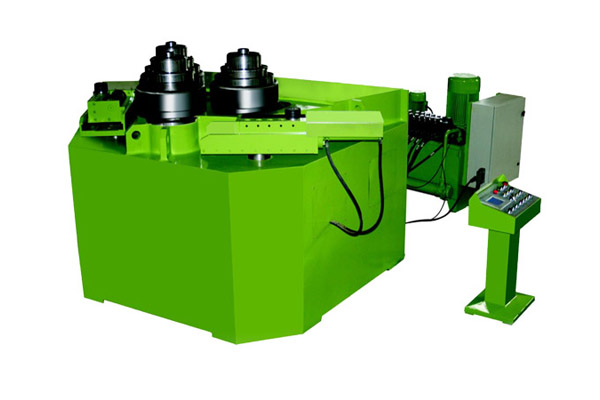

 100-型材弯曲机

100-型材弯曲机

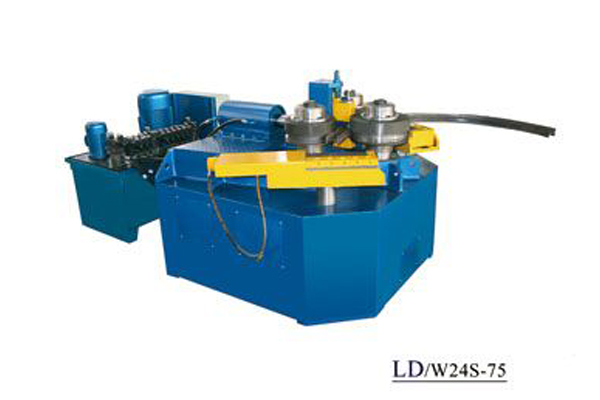

75-2-型材弯曲机

75-2-型材弯曲机

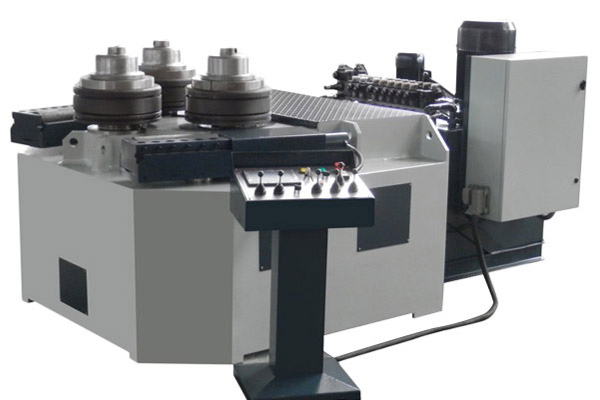

75-型材弯曲机





75-型材弯曲机






概述:

         型材弯曲机,是用于角钢、槽钢、工字钢、扁钢、方管、圆管等各种异型材的卷弯专用高效加工设备,可完成各种型材的端部预弯,卷制圆形、弧形工件,广泛用于航空航天、石油化工、水电、造船、汽车制造、机械制造、钢结构建筑等行业。 型材弯曲机结构概述该机为弧线下调式结构,上辊轴固定,两下辊轴围绕一中轴相对于上辊轴分别作弧线升降运动,其功能主要是预弯型材的端部和使型材弯曲变形,同时两下辊轴也为主传动轴,由液压马达驱动,使弯曲变形的型材卷制成形。为防止型材在卷弯过程中的扭曲变形,提高型材的卷弯精度,增设有两托辊和滚轮,可上、下垂直移动,以适应卷弯不同规格和不同弯曲半径的型材。

       180-型材弯曲机为弧线下调式三辊型弯机,床身为钢板结构件,做消除内应力处理,主辊的传动通过液压系统经液压马达、齿轮、链轮传递给动力做旋转运动。两只边辊,绕中轴做弧线式运动,通过液压系统经液压马达、齿轮传递的动力与主辊同时做旋转运动,托辊则安装在边辊上,使托辊随边辊同时做弧线运动,以确保卷制型材的精度。根据现场和型材的要求,可以立式或卧式安装.
        江苏朗日机械公司年产的型材弯曲机是一种专用卷弯角钢、槽钢、工字钢、扁钢、方钢、圆钢等各种异型钢材的高效加工设备,可一次上料完成卷圆、校圆工序,广泛用在石油、化工、水电、造船及机械制造等行业。本机结构先进,工作可靠,体积小,功能先进,是目前国内外先进的型材成型设备。


技术参数

  LDW24-16 LDW24-45 LDW24S-75 LDW24S -100 LDW24-140 LDW24-180 LDW24-320 LDW24-400 LDW24-500

角钢外弯

80×10φ800 100×12φ1000 120×12φ1250

150×16

φ1000

160×20

φ1600

200×20

φ3000

200×28

φ2000

200×281)

φ1800

200×281)φ1800

角钢内弯

80×10 φ1000

100×10φ1000 100×12φ1250 130×15φ1200 150×20φ1600 180×16φ3000 200×20φ2000

200×281)

φ2000

200×281)φ2000

T型钢外弯

80×9φ700 100×12φ800 120×13φ1250 150×15φ1200 160×20φ1400 200×20φ1600 200×28φ1800

200×281)

φ1600

200×281)φ1600

T型钢内弯

80×9φ1300 100×12φ1500 100×12φ1500 130×15φ1700 150×20φ2000 180×18φ2500 200×20φ2800

200×281)

φ2500

200×281)φ2500

扁钢立弯

80×18

φ800

100×25φ700 120×25φ1000 150×30φ1000 175×40φ1200 200×50φ2000 250×50φ1800 250×70φ1800 300×70φ2800

扁钢平弯

180×20

φ500

200×35φ600 250×30φ1000 250×40φ1000 350×50φ900 400×60φ2000 450×70φ1000 500×80φ1200 500×100φ1600

方钢

50×50

φ500

60×60φ600 70×70φ800 90×90φ1200 110×110φ1500 130×130φ1800 145×145φ2000 165×165φ2200 200×200φ2500

元钢

φ60

φ600

φ70φ700 φ80φ800 φ100φ1000

φ125

φ1200

φ150φ1500 φ170φ1700 φ190φ1900 φ220φ2200

元管

φ76

φ700

φ100φ1100 φ142φ1800 φ170φ2000 φ190φ2500 φ220φ3000 φ300φ4000 φ330φ5000 φ400φ6500

方管

65×6

2)

90×52) 100×6.52) 120×82) 150×82)

180×10

2)

200×13

2)

250×132)

300×13 2)

工字钢

100φ800 120φ900 160φ1100 200φ1500 240φ2000 280φ2000 320φ2200 500φ3000

槽钢外弯

140×603)

φ600

160×653)

φ800

200×753)

φ900

300×1003)

φ1100

3603)

φ1200

4503)

φ2000

5003)

φ2000

5503)

φ2200

6003)

φ1500

槽钢内弯

140×603)φ800

160×653)φ1000

200×753)

φ1000

300×1003)φ1100

3603)

φ1400

4503)

φ3000

5003)

φ2000

5503)

φ2200

6003)

φ1500

H型钢

120φ3500 180φ4500 200φ9000 220φ9600 240φ11000 320φ32000
120φ2800 160φ3200 180φ4600 200φ5200 220φ5600 300φ9600

截面模量

18-25

30-40

45-50

95-110

180-320

300-600

400-700

600-1000

900-1500

电机功率

5.1/5.5

11

11

15

30

37

64

67

67



结构概述

LDW24S—400为弧线下调式三辊型材弯曲机,该机可一次上料完成各种型材的卷圆、卷弧、和校圆等功能。(注:卷制型材精度要求较高时需配制专用模具,精度适当放宽可使用通用模具完成卷制。)

该机床身采用钢板焊接件,均经过退回火等热处理工艺,为一封闭式框架结构,上辊位置固定,两下辊可围绕固定回转中心作弧线升降运动,三辊均为主动辊,其动力由液压马达提供,可进行正反方向旋转;两下辊的升降为液压传动、传动平稳、安全可靠;在上辊的两侧设有托辊装置有利于控制型材的卷制精度。两下辊配有显示装置。



控制部分

三辊全驱动系统

机器的上下工作辊均为主动辊。这样可以避免卷制过程中可能产生的“打滑”现象。上下工作辊的线速度由液压系统在卷制过程中自动匹配。设备回转运动均装有制动装置,以确保工作卷制时的准确定位。该装置运转平稳,卷制灵活可靠。

液压系统

液压系统的主要作用为驱动上下辊的旋转运动、两侧辊升降运动、托辊的跟踪等。整个液压系统设计合理、工作可靠,并配备高精度的吸油和回油过滤器,以保证系统油液的清洁度。油缸阀组、液压管路均采用冶金矿山用的快装接头,有可靠的径向密封,保证整个液压系统无渗漏现象。

液压系统中的主要阀组均采用台湾北部精机的优质产品。泵、滤油器、马达、密封件均采用国内名牌厂家的产品,其性能稳定、质量可靠。所有的液压件进厂前均经过雅阁试验、筛选,做到提前消除故障隐患。
